- Capacidade de até 560Nm.
- Literalmente centenas de processos de movimentação simples podem ser controlados por meio de três funções básicas: embreagem, partida-parada, uma só revolução e frenagem.
Alguns exemplos de aplicações apropriadas para estes equipamentos:
- Engarrafadoras, embaladoras, alimentadores de papel, processamento de alimentos, rebite, grampeamento e costura de metal, regulagem de margem de papéis, avanço de filme, empilhadeiras, porta do sistema de desvio do transportador, dobradores de cabo, prensa e dobradura de papel e elevadores eletromecânicos
ACESSE O CATÁLOGO PDF

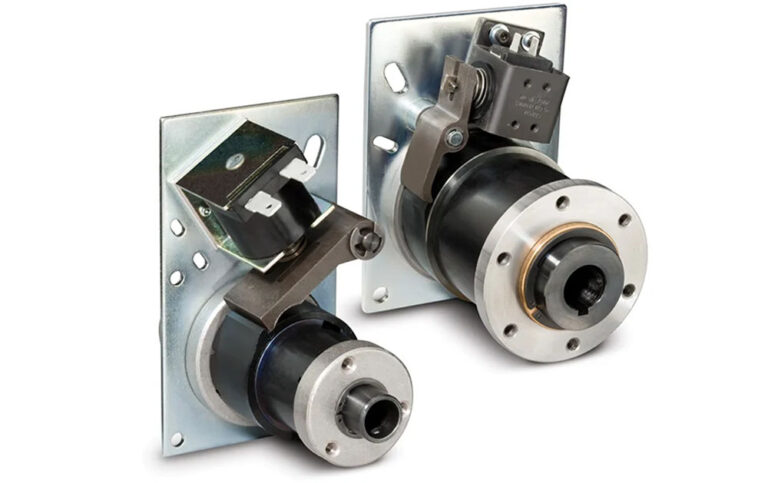

FREIOS A MOLA WARNER ELECTRIC
A Série CB (Clutch/Brake) da Warner Electric é reconhecida mundialmente como a referência em conjuntos autônomos de embreagem e freio de mola de enrolamento (wrap spring). Projetada para ciclos de partida e parada extremamente rápidos, ela oferece a precisão necessária para sistemas industriais de alta performance.
Modelos e Especificações Técnicas
Dispomos de modelos configurados para diferentes necessidades de torque, tensão e sentido de rotação:
Modelos disponíveis: CB-4, CB-5, Super CB-5, CB-6, Super CB-6, CB-8, Super CB-8, CB-10, Super CB-10.
Torque: Capacidade de 3 Nm até 560 Nm.
Tensões de Acionamento: Solenoides em 12 VDC, 24 VDC, 90 VDC ou 115 VAC.
Sentido de Rotação: Opções em sentido horário (CW) ou anti-horário (CCW).
Na Arten, mantemos grande estoque, com entrega disponível para todo o Brasil.

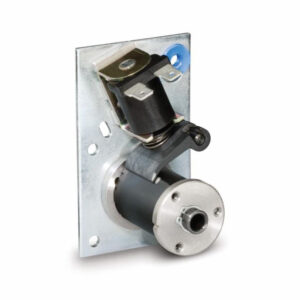

Embreagem e Freio Warner Electric CB-4 sentido horário (CW) ou anti-horário (CCW)
|
CB-4 |
|||||
|
|
Stops |
||||
|
Eixo |
Voltagem |
Rotação |
1 |
2 |
4 |
|
0,375” |
24VDC |
CW |
304-17-001 |
304-17-011 |
304-17-007 |
|
0,375” |
24VDC |
CCW |
304-27-001 |
304-27-007 |
304-27-026 |
|
0,375” |
115VAC |
CW |
304-17-003 |
304-17-008 |
304-17-018 |
|
0,375” |
115VAC |
CCW |
304-27-003 |
304-27-015 |
304-27-025 |
|
10mm |
24VDC |
CW |
314-17-001 |
314-17-002 |
314-17-003 |
|
10mm |
24VDC |
CCW |
314-27-001 |
314-27-002 |
314-27-003 |

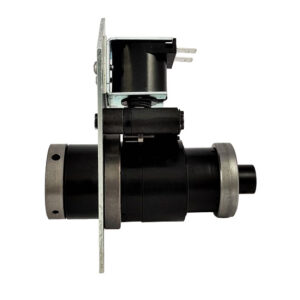

Embreagem e Freio Warner Electric CB-5 sentido horário (CW) ou anti-horário (CCW)
|
CB-5 |
|||||
|
|
Stops |
||||
|
Eixo |
Voltagem |
Rotação |
1 |
2 |
4 |
|
0,5” |
24VDC |
CW |
305-17-001 |
305-17-002 |
305-17-003 |
|
0,5” |
24VDC |
CCW |
305-27-001 |
305-27-002 |
305-27-003 |
|
0,5” |
115VAC |
CW |
305-17-007 |
305-17-008 |
305-17-009 |
|
0,5” |
115VAC |
CCW |
305-27-007 |
305-27-008 |
305-27-009 |
|
12mm |
24VDC |
CW |
315-17-001 |
315-17-002 |
315-17-003 |
|
12mm |
24VDC |
CCW |
315-27-001 |
315-27-002 |
315-27-003 |
Embreagem e Freio Warner Electric CB-6 sentido horário (CW) ou anti-horário (CCW)
|
CB-6 |
|||||
|
|
Stops |
||||
|
Eixo |
Voltagem |
Rotação |
1 |
2 |
4 |
|
0,75” |
24VDC |
CW |
306-17-051 |
306-17-074 |
306-17-162 |
|
0,75” |
24VDC |
CCW |
306-27-029 |
306-27-046 |
306-27-134 |
|
0,75” |
115VAC |
CW |
306-17-053 |
306-17-060 |
306-17-073 |
|
0,75” |
115VAC |
CCW |
306-27-031 |
306-27-039 |
306-27-045 |
|
1,00” |
24VDC |
CW |
306-17-057 |
306-17-061 |
306-17-031 |
|
1,00” |
24VDC |
CCW |
306-27-032 |
306-27-147 |
306-27-150 |
|
1,00” |
115VAC |
CW |
306-17-059 |
306-17-062 |
306-17-075 |
|
1,00” |
115VAC |
CCW |
306-27-034 |
306-27-044 |
306-27-037 |
|
20mm |
24VDC |
CW |
316-17-001 |
316-17-003 |
316-17-005 |
|
20mm |
24VDC |
CCW |
316-27-001 |
316-27-003 |
316-27-005 |
|
25mm |
24VDC |
CW |
316-17-002 |
316-17-004 |
316-17-006 |
|
25mm |
24VDC |
CCW |
316-27-002 |
316-27-004 |
316-27-006 |

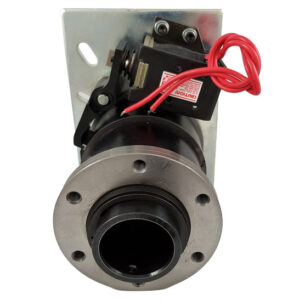

Embreagem e Freio Warner Electric CB-8 sentido horário (CW) ou anti-horário (CCW)
|
CB-8 |
|||||
|
|
Stops |
||||
|
Eixo |
Voltagem |
Rotação |
1 |
2 |
4 |
|
1,25” |
24VDC |
CW |
308-17-101 |
308-17-102 |
308-17-103 |
|
1,25” |
24VDC |
CCW |
308-27-101 |
308-27-102 |
308-27-103 |
|
1,25” |
115VAC |
CW |
308-17-107 |
308-17-108 |
308-17-109 |
|
1,25” |
115VAC |
CCW |
308-27-107 |
308-27-108 |
308-27-109 |
|
1,5” |
24VDC |
CW |
308-17-119 |
308-17-120 |
308-17-121 |
|
1,5” |
24VDC |
CCW |
308-27-119 |
308-27-120 |
308-27-121 |
|
1,5” |
115VAC |
CW |
308-17-125 |
308-17-126 |
308-17-127 |
|
1,5” |
115VAC |
CCW |
308-27-125 |
308-27-126 |
308-27-127 |
|
35mm |
24VDC |
CW |
318-17-001 |
318-17-003 |
318-17-005 |
|
35mm |
24VDC |
CCW |
318-27-001 |
318-27-003 |
318-27-005 |
|
40mm |
24VDC |
CW |
318-17-002 |
318-17-004 |
318-17-006 |
|
40mm |
24VDC |
CCW |
318-27-002 |
318-27-004 |
318-27-006 |
Embreagem e Freio Warner Electric CB-10 sentido horário (CW) ou anti-horário (CCW)
|
CB-10 |
|||||
|
|
Stops |
||||
|
Eixo |
Voltagem |
Rotação |
1 |
2 |
4 |
|
1,5” |
24VDC |
CW |
300-17-051 |
300-17-052 |
300-17-053 |
|
1,5” |
24VDC |
CCW |
300-27-030 |
300-27-051 |
300-27-052 |
|
1,5” |
115VAC |
CW |
300-12-033 |
300-12-051 |
300-12-044 |
|
1,5” |
115VAC |
CCW |
300-22-033 |
300-22-047 |
300-22-041 |
|
1,75” |
24VDC |
CW |
300-17-031 |
300-17-070 |
|
|
1,75” |
24VDC |
CCW |
300-27-031 |
|
|
|
1,75” |
115VAC |
CW |
300-12-034 |
300-12-053 |
300-12-054 |
|
1,75” |
115VAC |
CCW |
300-22-034 |
300-22-054 |
300-22-055 |
|
40mm |
24VDC |
CW |
310-17-001 |
310-17-003 |
310-17-005 |
|
40mm |
24VDC |
CCW |
310-27-001 |
310-27-003 |
310-27-005 |
Embreagem e Freio Warner Electric SCB-5 sentido horário (CW) ou anti-horário (CCW)
|
SCB-5 |
|||||
|
|
Stops |
||||
|
Eixo |
Voltagem |
Rotação |
1 |
2 |
4 |
|
05” |
24VDC |
CW |
325-17-001 |
325-17-002 |
325-17-003 |
|
0,5” |
24VDC |
CCW |
325-27-001 |
325-27-002 |
325-27-003 |
|
0,5” |
115VAC |
CW |
325-17-004 |
325-17-005 |
325-17-006 |
|
0,5” |
115VAC |
CCW |
325-27-004 |
325-27-005 |
325-27-006 |
|
12mm |
24VDC |
CW |
335-17-001 |
335-17-002 |
335-17-003 |
|
12mm |
24VDC |
CCW |
335-27-001 |
335-27-002 |
335-27-003 |
Embreagem e Freio Warner Electric SCB-6 sentido horário (CW) ou anti-horário (CCW)
|
SCB-6 |
|||||
|
|
Stops |
||||
|
Eixo |
Voltagem |
Rotação |
1 |
2 |
4 |
|
0,75” |
24VDC |
CW |
326-17-007 |
326-17-008 |
326-17-009 |
|
0,75” |
24VDC |
CCW |
326-27-007 |
326-27-008 |
326-27-009 |
|
0,75” |
115VAC |
CW |
326-17-019 |
326-17-020 |
326-17-021 |
|
0,75” |
115VAC |
CCW |
326-27-019 |
326-27-020 |
326-27-021 |
|
1,0” |
24VDC |
CW |
326-17-010 |
326-17-011 |
326-17-012 |
|
1,0” |
24VDC |
CCW |
326-27-010 |
326-27-011 |
326-27-012 |
|
1,0” |
115VAC |
CW |
326-17-022 |
326-17-023 |
326-17-024 |
|
1,0” |
115VAC |
CCW |
326-27-022 |
326-27-023 |
326-27-024 |
|
20mm |
24V |
CW |
336-17-013 |
336-17-014 |
336-17-015 |
|
20mm |
24V |
CCW |
336-27-013 |
336-27-014 |
336-27-015 |
|
25mm |
24V |
CW |
336-17-016 |
336-17-017 |
336-17-018 |
|
25mm |
34V |
CCW |
336-27-016 |
336-27-017 |
336-27-018 |
Embreagem e Freio Warner Electric SCB-8 sentido horário (CW) ou anti-horário (CCW)
|
SCB-8 |
|||||
|
|
Stops |
||||
|
Eixo |
Voltagem |
Rotação |
1 |
2 |
4 |
|
1,25” |
24VDC |
CW |
328-17-019 |
328-17-020 |
328-17-021 |
|
1,25” |
24VDC |
CCW |
328-27-019 |
328-27-020 |
328-27-021 |
|
1,25” |
115VAC |
CW |
328-17-043 |
328-17-044 |
328-17-045 |
|
1,25” |
115VAC |
CCW |
328-27-043 |
328-27-044 |
328-27-045 |
|
1,5” |
24VDC |
CW |
328-17-013 |
328-17-014 |
328-17-015 |
|
1,5” |
24VDC |
CCW |
328-27-013 |
328-27-014 |
328-27-015 |
|
1,5” |
115VAC |
CW |
328-17-037 |
328-17-038 |
328-17-039 |
|
1,5” |
115VAC |
CCW |
328-27-037 |
328-27-038 |
328-27-039 |
|
35mm |
24VDC |
CW |
338-17-013 |
338-17-014 |
338-17-015 |
|
35mm |
24VDC |
CCW |
338-27-013 |
338-27-014 |
338-27-015 |
|
40mm |
24VDC |
CW |
338-17-016 |
338-17-017 |
338-17-018 |
|
40mm |
24VDC |
CCW |
338-27-016 |
338-27-017 |
338-27-018 |
Embreagem e Freio Warner Electric SCB-10 sentido horário (CW) ou anti-horário (CCW)
|
SCB-10 |
|||||
|
|
Stops |
||||
|
Eixo |
Voltagem |
Rotação |
1 |
2 |
4 |
|
1,50” |
24VDC |
CW |
320-17-010 |
320-17-011 |
320-17-012 |
|
1,50” |
24VDC |
CCW |
320-27-010 |
320-27-011 |
320-27-012 |
|
1,50” |
115VAC |
CW |
320-12-001 |
320-12-002 |
320-12-003 |
|
1,50” |
115VAC |
CCW |
320-22-001 |
320-22-002 |
320-22-003 |
|
1,75” |
24VDC |
CW |
320-17-016 |
||
|
1,75” |
24VDC |
CCW |
320-27-016 |
||
|
1,75” |
115VAC |
CW |
320-12-007 |
320-12-008 |
|
|
1,75” |
115VAC |
CCW |
320-22-007 |
320-22-014 |
|
|
40mm |
24VDC |
CW |
330-17-001 |
330-17-003 |
330-17-005 |
|
40mm |
24VDC |
CCW |
330-27-001 |
330-27-003 |
330-27-005 |
Máxima Precisão e Repetibilidade no Posicionamento
O grande diferencial do conjunto embreagem e freio modelo CB é o seu erro de parada não cumulativo de apenas ±1/2°. Ao contrário de sistemas eletromagnéticos convencionais, a Série CB garante que a máquina mantenha a mesma posição ciclo após ciclo, eliminando a necessidade de ajustes constantes e aumentando a produtividade.
Vantagens da Série CB Warner Electric
Investir na linha Warner Electric significa reduzir o downtime da sua linha de produção. Confira os principais benefícios:
- Manutenção Zero: Possui cubos de metal sinterizado impregnados com óleo, garantindo lubrificação permanente.
- Fácil Instalação: Unidade autônoma e pré-montada, pronta para acoplamento direto no eixo.
- Durabilidade Superior (Versão Super CB): Componentes reforçados que aumentam a vida útil em até 5 vezes em aplicações de alta carga.
- Colar Ajustável: Permite a regulagem fina do ponto de parada para sincronia perfeita do processo.
Principais Aplicações e Compatibilidade
As embreagens de mola CB são componentes vitais em diversos setores industriais, especialmente em:
- Máquinas de embalagem e seladoras.
- Equipamentos de envase e rotulagem.
- Alimentadores de papel e impressoras gráficas.
- Sistemas de indexação e corte de precisão.
Marcas que utilizam a Série CB
Estes componentes são compatíveis e frequentemente utilizados em equipamentos de fabricantes líderes como SMI, Krones, Sidel, Tetra Pak, Heidelberg, Bobst, Marchesini Group, Bausch + Ströbel, Teksul, Pakmatic e muitos outros.
Precisa de Reposição Imediata ou Suporte Técnico?
A Arten é especialista em soluções de transmissão de potência. Entre em contato com nossa equipe técnica para identificar o modelo exato para sua aplicação ou solicitar uma cotação para entrega em qualquer região do Brasil.
