- Capacidade de até 600.000Nm.
- Construção multidisco, com discos pareados aço / sinterizado de alto desempenho refrigerados a óleo.
- Embreagem com atuação a óleo (60bar) e freio de segurança por ação de molas com design extremamente compacto e alta eficiência operacional.
- Oferecem alto torque, baixa inércia e mínima necessidade de manutenção.
- São adequadas para aplicações em prensas.
- Similar Ortlinghaus, Goizper, Desch, Herion, entre outras.
SOMOS DISTRIBUÍDORES EXCLUSIVOS DOS FREIO E EMBREAGENS OMPI NO BRASIL.
A Arten mantém conjuntos de embreagem/freio OMPI a pronta entrega, compatíveis com as principais marcas do mercado, reduzindo significativamente o tempo de parada e os custos de manutenção dos clientes.
A Arten oferece também serviços de manutenção completa em toda a linha Ortlinghaus, Goizper, Desch, e outras garantindo desempenho original e segurança operacional.
Tipos de Embreagens OMPI
Conjuntos de embreagens Hidráulicas com freios de segurança: Atuadas por pressão de óleo e geralmente utilizadas em sistemas de funcionamento úmido (oil-cooled). Possuem alto torque e design compacto, ideais para aplicações marítimas e de conformação de metais.
Embreagens Pneumáticas com freios de segurança: Atuadas por ar comprimido, amplamente utilizadas em conjunto com freios pneumáticos em várias aplicações industriais.
Embreagens Mecânicas: Acionadas manualmente ou por sistemas mecânicos auxiliares.
Embreagens Limitadoras de Torque: Absorvem picos de carga e protegem máquinas contra sobrecargas, permitindo a transmissão contínua de torque mesmo durante o deslizamento.
Embreagens de Travamento: Aplicadas em prensas, permitem travar o martelo da prensa em qualquer posição com total segurança.
Principais Aplicações
As embreagens OMPI são amplamente utilizadas em setores que exigem precisão e robustez, como:
Tecnologia de Prensas: Elementos essenciais em prensas mecânicas para conformação de metais.
Tecnologia Marítima: Empregadas em sistemas de propulsão e maquinário de convés.
Guindastes e Guinchos: Para controle preciso de movimento e frenagem.
Máquinas-Ferramenta: Utilizadas em caixas de engrenagens e linhas automatizadas de produção.
Máquinas Agrícolas e de Construção: Em tratores, escavadeiras e colheitadeiras.
Indústrias de Papel, Alimentícia e Mineração: Onde é necessário controle de torque e operação confiável sob altas cargas.
Séries OMPI
Conjunto de freio e embreagem hidráulica OMPI Série WO

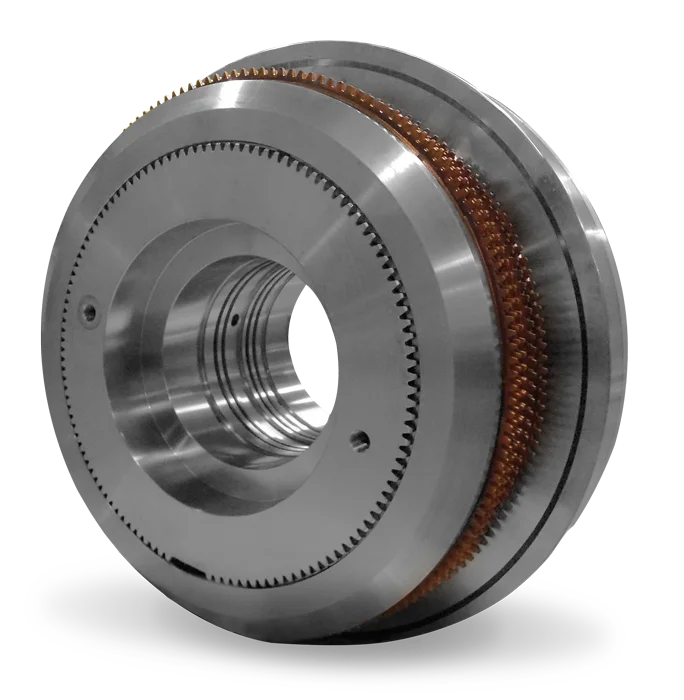

Conjunto de freio e embreagem hidráulica OMPI Série WA
Os conjuntos de embreagem-freio hidráulicas da série WO/WA operam exclusivamente com discos em banho de óleo (sistema úmido), utilizando o conjunto de atrito aço/sinterizado metálico de alta performance.
Graças à construção multidisco, ao resfriamento a óleo e à atuação hidráulica com pressão de 60 bar, essa série oferece design extremamente compacto, alta eficiência operacional e durabilidade superior.
Entre suas principais vantagens estão:
Alto torque com dimensões reduzidas;
Baixo momento de inércia e alta velocidade de comutação;
Necessidade mínima de manutenção;
Operação em carcaça selada, que evita vazamentos e reduz significativamente o ruído de acionamento.
A série WO/WA é uma excelente alternativa às combinações de embreagem-freio a seco, sendo ideal para uma ampla gama de aplicações, como:
Prensas e guilhotinas industriais;
Prensas de grande porte;
Prensas de estamparia e repuxo metálico.
Projetadas e fabricadas de acordo com normas internacionais de segurança, as unidades da série WO/WA garantem confiabilidade e segurança no uso industrial.

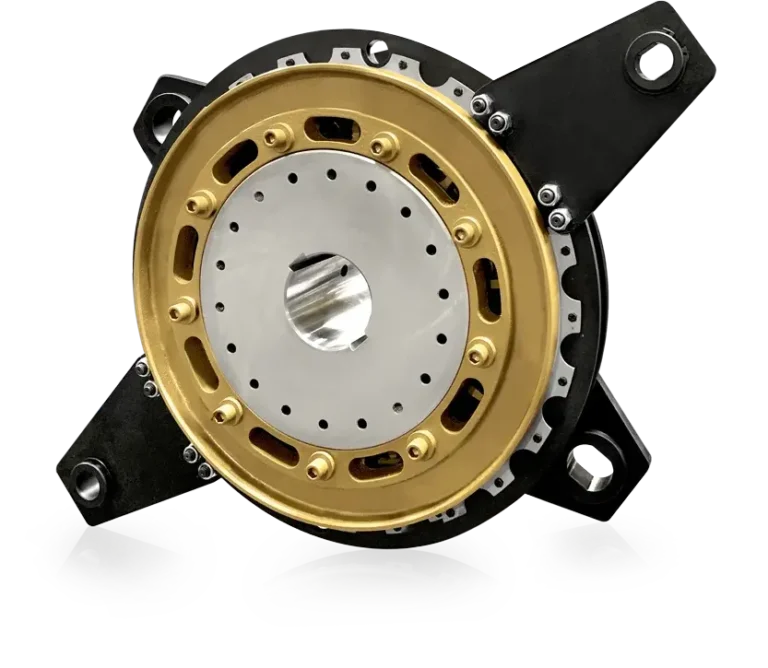

Conjunto de freio e embreagem pneumática – OMPI Série DG

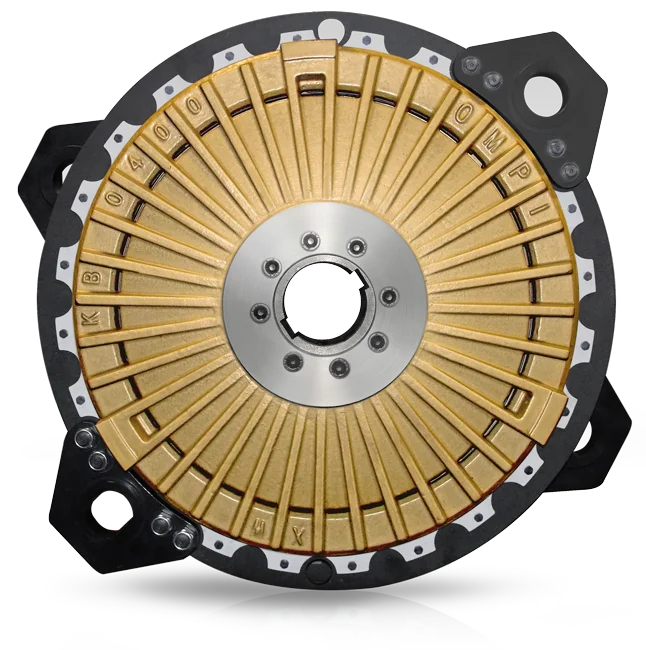

Os conjuntos de embreagem-freio pneumáticas das séries KB, HC eDG foram desenvolvidas a partir de projetos amplamente testados e aprimoradas para atender às exigências crescentes de desempenho e segurança nas aplicações de prensas industriais.
A série DG se destaca por oferecer altos torques de embreagem e freio em dimensões compactas — um design de alto desempenho e excelente eficiência, ideal para espaços reduzidos.
Atualmente, as séries KB, HC e DG representam soluções tradicionais e confiáveis em acionamentos para prensas de estampo e conformação, combinando versatilidade, robustez e longa vida útil.
Características e Vantagens
Fixação flexível dos discos de atrito:
Opções de fixação em 12 pontos ou em 2 pontos com tiras de comprimentos iguais ou diferentes, permitindo fácil adaptação a diferentes configurações de máquina.
Escolha do elemento de atrito conforme a aplicação:
Diversas opções de formato e material garantem maior durabilidade, acionamento suave e silencioso e ótimo desempenho em qualquer condição de operação.
A versão com pastilhas de atrito é recomendada para máquinas com alta carga dinâmica ou inversão de carga em operação contínua.

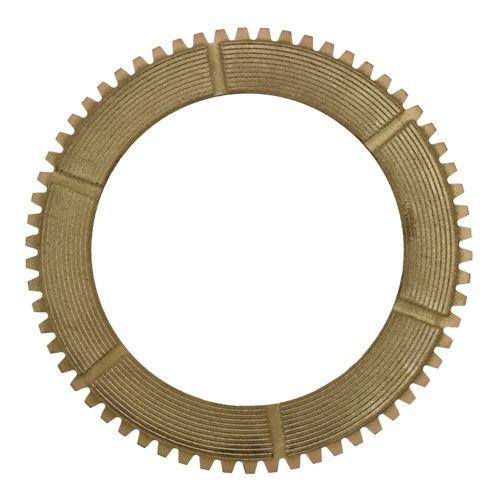

Discos para Embreagens e Freios – Sistemas a Seco e em Banho de Óleo para Conjuntos hidráulicos OMPI e Ortlinghaus
A Arten oferece uma ampla e completa linha de discos para embreagens e freios, disponíveis tanto para aplicações a seco quanto em banho de óleo (wet-running).
Os discos e suas superfícies de atrito são elementos funcionais essenciais em qualquer embreagem ou freio e vêm sendo continuamente aprimorados desde os primórdios dessas tecnologias.
A escolha do sistema de atrito depende diretamente da aplicação:
geralmente, um disco com material de fricção trabalha em conjunto com uma contraplaca de aço ou ferro fundido.
Os discos internos e externos são montados com outros componentes de acionamento através de entalhes e ranhuras, conforme as normas DIN 867, DIN 5480 e outras especificações internacionais.
Também estão disponíveis furos especiais, pinos de fixação e formatos personalizados, de acordo com as necessidades do cliente.
Quando combinados a embreagens ou freios multidisco, esses elementos podem ser fornecidos em uma ampla variedade de dimensões, materiais de atrito e padrões de superfície.
Aplicações a Seco
Nos sistemas a seco, os principais fatores influenciados pela superfície de atrito são o nível de desgaste, o coeficiente de atrito e o ruído de operação.
Normalmente, utiliza-se um conjunto formado por uma placa com revestimento de fricção orgânico e uma contraplaca de aço ou ferro fundido especial.
Em aplicações específicas, também são utilizados revestimentos metálicos sinterizados, que proporcionam maior resistência térmica e durabilidade.
Aplicações em Banho de Óleo
Nos sistemas em banho de óleo (wet-running), o fator mais importante é o desenho das ranhuras da superfície de atrito, responsável por direcionar o óleo de refrigeração de forma eficiente.
A Arten oferece diversos padrões de superfície, especialmente para discos sinterizados, adaptados a diferentes condições de trabalho, incluindo:
Ranhuras espirais;
Ranhuras radiais;
Combinações espiral-radial;
Padrões em favo de mel (honeycomb);
Padrões em raios solares (sunburst);
E outros formatos especiais de canais de óleo.
Além disso, também estão disponíveis revestimentos de papel para aplicações específicas que exigem acionamento suave e baixa vibração.
Conjunto de embreagem/Freio pneumático Ortlinghaus série 400
Conjunto de embreagem/Freio pneumático Ortlinghaus série 420
Conjunto de embreagem/Freio pneumático Ortlinghaus série 406
Conjunto de embreagem/Freio hidráulico Ortlinghaus séries 123
Embreagem hidráulica Ortlinghaus série 002
Embreagem hidráulica Ortlinghaus série 0021
Conjunto de embreagem/Freio pneumático Goizper Serie 5.8
Conjunto de embreagem/Freio pneumático Goizper Serie 5.7
Conjunto de embreagem/Freio pneumático Goizper Serie 5.0
Conjunto de embreagem/Freio pneumático Goizper Serie 5.5
Conjunto de embreagem/Freio hidráulico Goizper Serie 5.W
Conjunto de embreagem/Freio hidráulico Goizper Serie 6.23
Conjunto de embreagem/Freio hidráulico Goizper Serie 6.24
Conjunto de embreagem/Freio hidráulico Goizper Serie 6.21
Conjunto de embreagem/Freio hidráulico Goizper Serie 6.22
Conjunto de embreagem/Freio pneumático DESCH Lutex
Conjunto de embreagem/Freio pneumático DESCH Lutex LKB
Conjunto de embreagem/Freio pneumático DESCH Lutex LOFC
Conjunto de embreagem/Freio pneumático DESCH Lutex LOFCE
Conjunto de embreagem/Freio pneumático DESCH Lutex LS
Conjunto de embreagem/Freio hidráulica DESCH Lutex HKB
Conjunto de embreagem/Freio hidráulica DESCH Lutex HKBT
